Největší výhody série RV:

  • Absolutně volný průtok produktů → Žádné ztráty tlaku + žádné ucpávky!
  • Nejlepší poměr cena/výkon!
  • Dvoustranné uzavírání → nejvyšší životnost obalu hadice!
  • Ideální k regulaci a dávkování!
  • Bezpečnostní poloha - uzavření v případě selhání!
  • Provedení do 40 barů!

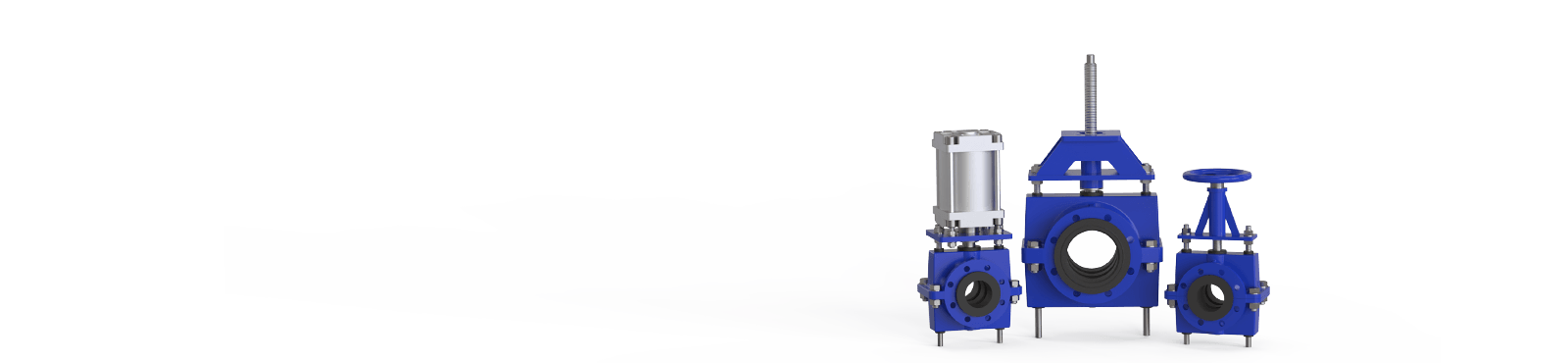

Mechanické hadicové škrticí ventily série RV

Mechanické hadicové škrticí ventily série RV jsou dostupné ve jmenovitých světlostech DN25 až DN500.

Jsou standardně provedeny s přírubovým připojením v souladu s DIN EN 1092 PN10 nebo PN16, ISO 25 nebo ISO 40. Na poptávku lze mechanické hadicové škrticí ventily série RV realizovat také s přírubovým připojením dle ANSI B 16.5- 150lbs.

Uspořádání mechanického hadicového škrticího ventilu série RV

Sestava mechanických hadicových škrticích ventilů série RV zahrnuje manžetu a těleso. Manžeta hadicového škrticího ventilu může být volitelně tzv. otevíracími lamelami přímo spojena se zavírací mechanikou a je tak nuceně ovládána. Podle aplikace lze od otevíracích lamel upustit, pokud je k dispozici dostatečný pracovní tlak/tlak média, který manžetu odtlačí zpět, jakmile se hadicový škrticí ventil činností mechaniky otevře.

S proudem produktu (kontakt s provozním médiem) mechanického hadicového škrticího ventilu série RV je v kontaktu pouze manžeta.

Materiály hadicových škrticích ventilů série RV

Výběr z 10 různých druhů elastomerů manžety (přírodní pryž, EPDM, EPDM pro potravinářský průmysl, Nitril, Nitril pro potravinářský průmysl, Butyl, Neopren, Hypalon, Viton a silikonový materiál) zajišťuje velmi širokou a téměř neomezenou oblast použití mechanických hadicových škrticích ventilů série RV.

Varianty pohonu mechanického hadicového škrticího ventilu

Manuální ručním kolečkem, dvojčinný pneumatický válec, jednočinný pneumatický válec se zavírací pružinou, jednočinná vzduchová pružina v pneumatickém válci, hydraulický válec, elektrický servopohon.

Materiály tělesa mechanického hadicového škrticího ventilu

Tělesa lze dodat v závislosti na typu, jmenovité světlosti a tlakovém stupni v provedení z šedé litiny, oceli, svařované oceli nebo svařované ušlechtilé oceli.

Hadicový škrticí ventil RV, ručně ovládaný
Hadicový ventil série RV, manuální ovládání ručním kolem, provedení s otevřeným pláštěm
Hadicový škrticí ventil RV, pneumaticky ovládaný
Hadicový ventil série RV, mechanické ovládání, dvojčinný s regulací polohy, uzavírací na dvou stranách

Maximální pracovní tlaky hadicových škrticích ventilů série RV

1 bar, 6 bar, 10 bar, 16 bar, 25 bar a 40 bar.

Stavební délky:

Ty lze dodat v závislosti na pracovním tlaku v DIN 3202 F5, ASME B 16 krátké, ASME B 16 dlouhé ISO 5752 Tabulka 6.

Průmyslové oblasti, možné oblasti použití:

  • Papírenský průmysl
  • Textilní průmysl
  • Dřevařství
  • Tabákový průmysl
  • Kovoprůmysl
  • Báňský průmysl
  • Průmysl recyklace hmot
  • Průmysl odpadních hmot
  • Chemie

Další oblasti použití
