Pneumatické hadicové ventily s přírubovým připojením

Pneumatické hadicové ventily s přírubovým připojením série VMC jsou dostupné ve jmenovitých světlostech DN25 až DN450. Jsou standardně provedeny s přírubovým připojením v souladu s DIN EN 1092 (PN10/16) / ANSI B 16.5-150lbs.

Funkce a přednosti pneumatických hadicových ventilů s přírubovým připojením viz všeobecný popis.

Sestava pneumatického hadicového ventilu s přírubou

Sestava série VF a VMC zahrnuje manžetu, plášť a dvě příruby.
Manžeta hadicového ventilu se nachází v plášti pneumatického hadicového ventilu, který je ve středu vycentrován, obě příruby jsou nalisované na koncích a tvoří tak jeden kompaktní celek.

V současné době jsou s přírubovým připojením nabízeny 3 různé série

Série VMC je dostupná ve jmenovitých světlostech DN25 až DN100.
Pneumatický hadicový ventil s přírubovým připojením série VMC se skládá z hliníkového tělesa, potaženého práškovou technologií nebo tělesa z elektrolyticky leštěné ušlechtilé oceli, manžety, vyztužené tkanivem a 2 přírub z elektrolyticky leštěné ušlechtilé oceli.

Série VF je dostupná ve jmenovitých světlostech DN40 až DN250.
Pneumatický hadicový ventil s přírubovým připojením série VF se skládá z hliníkového tělesa, potaženého práškovou technologií a manžety, vyztužené tkanivem. Výběr ze 4 různých provedení přírub umožňuje téměř neomezené použití v různých průmyslových oblastech.

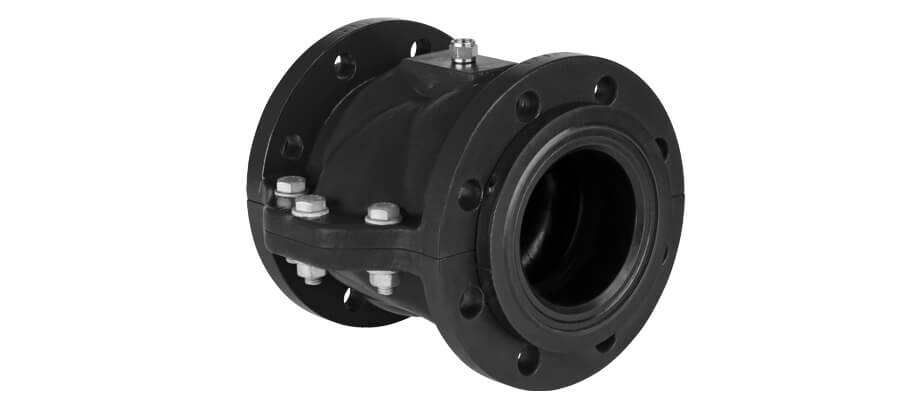

Série RVA je dostupná ve jmenovitých světlostech DN25 až DN450.
Pneumatický hadicový ventil s přírubovým připojením série RVA se skládá z dvoudílného tělesa (šedá litina, hliník nebo svařovaná ocel) a z manžety, vyztužené tkanivem.

Série VMC
Série VF
Série RVA

Průmyslové oblasti, možné oblasti použití:

  • Nápoje
  • Zemědělství
  • Potravinářský průmysl
  • Papírenský průmysl
  • Textilní průmysl
  • Dřevařství
  • Tabákový průmysl
  • Kovoprůmysl
  • Báňský průmysl
  • Průmysl recyklace hmot
  • Průmysl odpadních hmot
  • Polygrafický průmysl
